便携式三坐标的分类

便携三坐标的分类：

光电CCD便携式三坐标工作原理：

由传感器组件、探测系统、电脑及应用软件及电缆等组成。其中，传感器组件包括相机、安装座及三脚架，探测系统包括测量光笔、探针组与无线通讯装置。采用精确的数字摄影测量技术，CCD通过测量镶嵌在光笔上的多个红外发光二极管（LED）的三维坐标，得到光笔在空间的位置和姿态（六维参数）。由于连接在光笔上的探针经过精确校准，探针与光笔的位置关系唯一确定，系统从而可以精确计算出探测点的三维坐标。

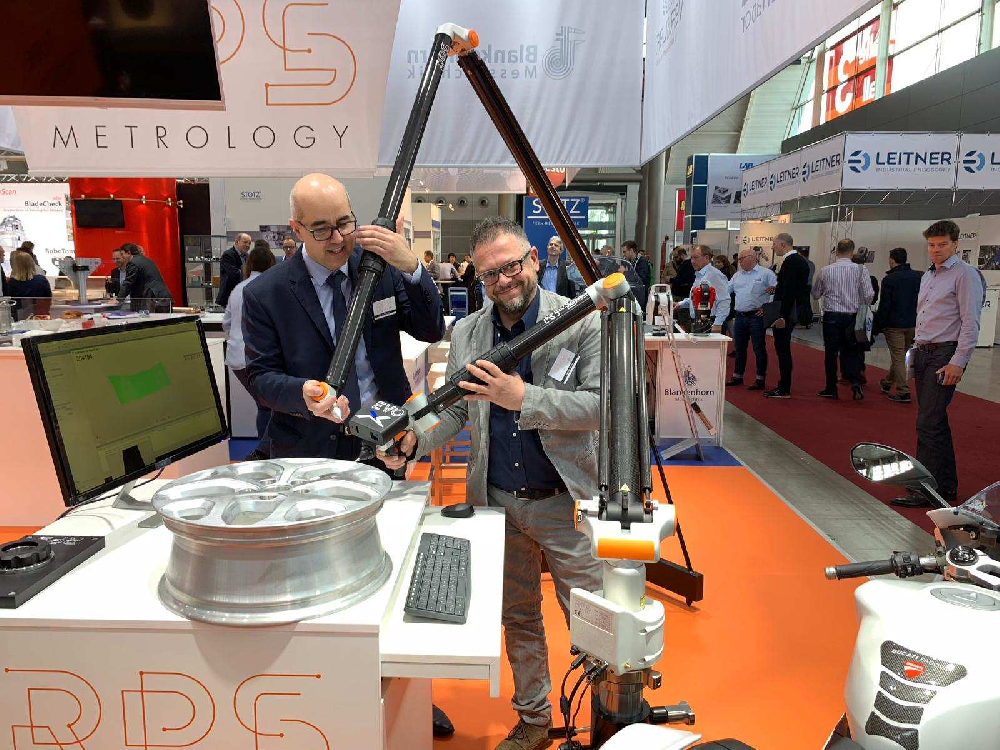

关节臂便携式三坐标工作原理：

在测量机的关节和臂身处分别设置由角度传感器、温度传感器、应变传感器以及单片机组成的智能传感器单元，各传感器单元由总线进行连接，并通过接口与PC机进行通信。单片机完成各个传感器数据的采集并将数据上传到PC机，实现与单片机间的通信和数据处理，并通过动态链接库将坐标数据传送到标准三坐标测量软件。
