便携式关节臂三坐标测量机操作规程

设备应用范围

便携式关节臂三坐标测量机依靠其便携，高精度等优势，广泛用于航空、航天、军工、机械、汽车、电子、五金、塑胶等相关行业，同时可以对工件的尺寸、形状和形位公差进行精密检测，从而完成零件检测、外形测量、过程控制等测量任务。

1、设备安装

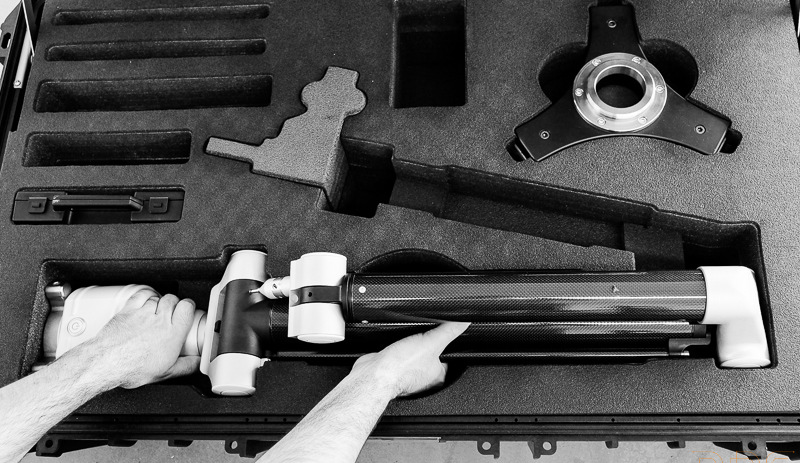

打开便携式航空包装箱，双手放置（如下图所示）在不同位置将测量臂取出，注意不要让各关节受力。

设备安装之前，先检查重型三角架底座是否已经固定，再确认底座固定后，将设备磁力底座对准磁力底座接口（安装在重型三角架上），拧到固定位置后，使用专用工具拧紧，注意扭矩适中。安装完成后，将设备机械安全锁锁定，防止其臂身不稳，造成自由落下而损伤关节，注意完成测量工作后，都要使用设备机械安全锁将设备锁定。

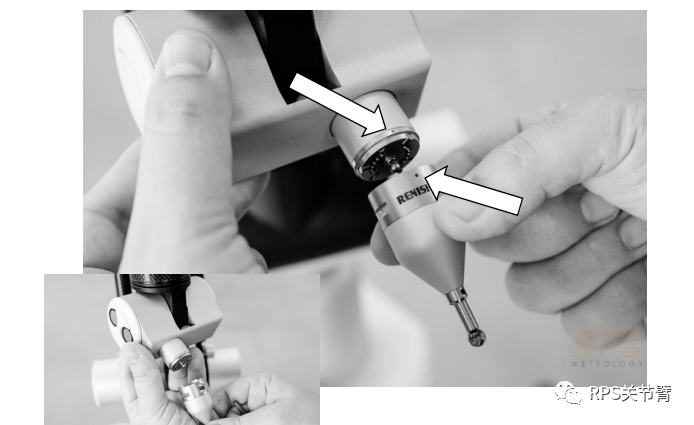

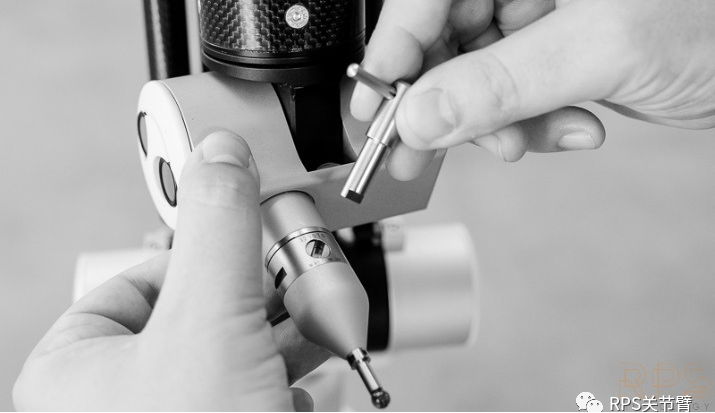

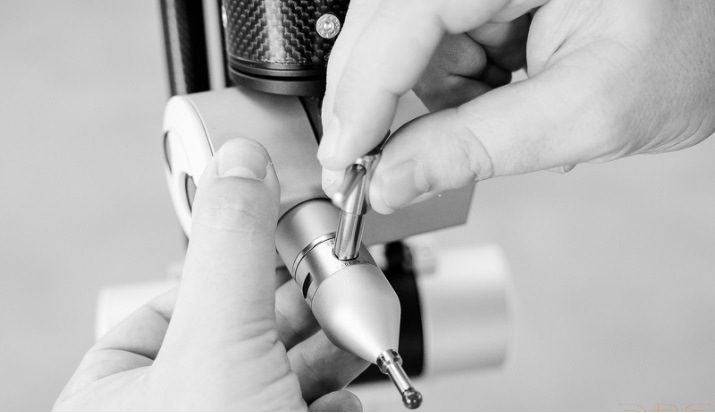

安装测头时一只手握住末端的按钮区域；将测头对准接口处，将定位安装端口处与测头处标识点对齐后，使用专用工具顺时针旋转锁定，注意扭矩适中，如下图所示。

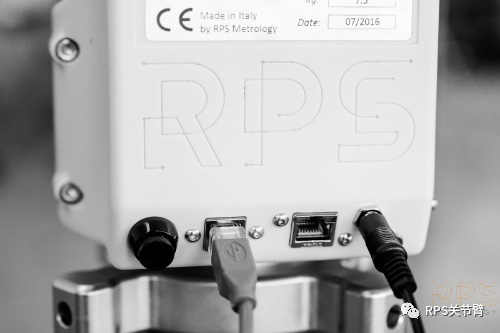

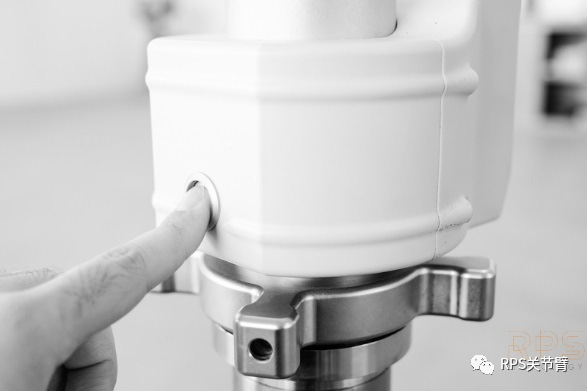

设备连接到计算机，通过数据线、电源线、将测量机跟电脑连接，需注意检查过程中是否连接正确，打开电源后电源指示灯亮，启动设备以及电脑中的测量软件界面，插入加密狗，在测量软件界面中可以检测设备是否连接完好。

2、测针校准

2.1打开K-arm软件，在设备选项配置图标打开设备控制面板，选中测针管理。根据需要选择 3mm 测针、6mm测针。

2.2 选择"测针管理列表"，将其固定。

2.3 在K-arm软件界面选择校准。

2.4 进行测针校准。

3、测量方式

3.1 设备除常规测量方式以外，对超出测量臂范围的大型工件，可以采用"蛙跳附件"进行位置移动转换，从而满足测量大型工件的工作。

3.2 在测量过程中用力压迫测针，会缩短测针的使用寿命，建议在测量过程中力道均匀，测面测点尽量垂直测针，测量圆测针保护在45°的角度，减少误差。

3.3 每次测完步骤后测量臂复位及锁定设备，起到保护设备的作用。

注意事项

#要注意软件界面对测量臂关节转动极限位置的报警提示，尽量减少测量臂在接近极限的状态下测量，延长设备使用寿命。

#定期测针校准，在温差变化过大的情况下对测针进行校准，在进行测量。

#测量工件必须与测量臂的相对位置保持不变，并且不可移动测量工件，以确保测量结果的准确性。

#及时保存测量结果输出数据，按要求发送测量报告，并做好测量工作记录。

#测量完成后先拆卸测量臂与三角底座连接处，再将机械安全锁解锁，然后将设备放置到航空包装箱内归位。

#在每次使用时，需检查电源线、数据线检查是否有损坏。

维护保养

#保持设备清洁，每月至少一次使用无尘布沾酒精擦拭测头。

#每月检验一次设备的螺钉的紧固状态。

#每月使用干棉布或无纺布擦试测量设备所有部件表面状态。

#每月检查一次数据线端口是否松动，检查数据线跟电源线使，用干净的布跟水来清洗电缆，然后用干布将电缆上的水擦干净。

#每月用酒精清洁设备的各个螺钉和易生锈部位，待酒精干后，用干净的布和防锈油擦试各个螺钉和易生锈部位。

#每月检查一次至两次设备的稳定性（也可根据设备使用频率，每周或每月校准设备的单点补偿精度和球补偿精度是否合格，然后保存数据作为判断设备精度是否合格的依据）

#设备应存放的干燥通风的地方。
