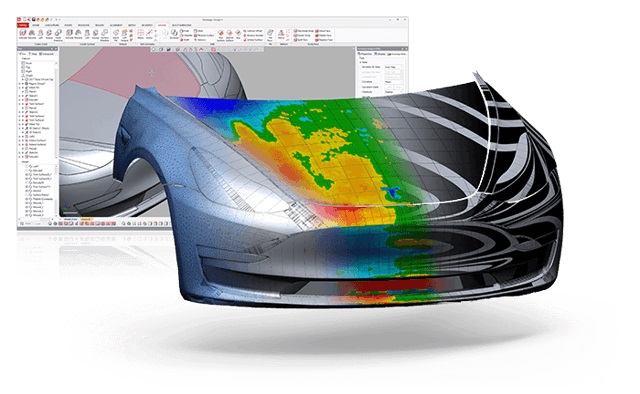

三维扫描仪是用于检测不规则物体并将其捕获为3D数据的设备。将激光照射到物体上或用传感器,获取多个三维坐标数据(X,Y,Z)。将获得的"点组数据"转换成三角面的集合体"多边形数据"生成3D实体。目前的扫描方式大致分为两种,一种是接触式,另一种是非接触式。
接触式扫描是在对象物上安装传感器的同时测量坐标。因此,虽然有精度高的优点,但是测量需要时间。
非接触式扫描大致分为"激光束类型"和"图形光类型"两大类。
激光类型是用激光照射对象物进行扫描。用传感器识别从对象物反射的激光,通过三角法测量到对象物的距离。
图形光类型通过识别条纹图案的线而不是激光光线,测量从扫描仪到对象物的距离。与激光相比有可以高速进行测量的优点。
光学非接触式已成为当前趋势的主流。
以前三维扫描仪以前都是几十万元以上的,随着3D打印机的普及,出现了家用廉价的三维扫描仪,已经到了万元以内。
三维扫描仪有"便携型"和"桌面型"。便携型(手持型)可以直接手持测量物体。另外,一些公司已经开发出可以在iPhone和iPad上进行3D扫描的软件,使得3D扫描仪与我们越来越近。所谓桌面型,就是在台座等上面放置对象物体,一边移动一边进行扫描、测量的类型。
