一文告诉你什么是3D测量技术

发布时间:2022-04-21 浏览次数:582

计量技术(包括 3D 测量技术和 3D 扫描仪)正在席卷制造业、无损检测(NDT)、质量控制和教育行业。例如,根据锡安市场研究的数据显示,到 2022 年,光 3D 扫描制造市场就将达到 50.6 亿美元。

这并不让人感到惊讶。3D 扫描仪可采集现实生活中物体的形状、几何、纹理和颜色,并将这些数据转化为数字模型。Creaform 作为各类 3D 测量技术产品(包括 3D 扫描仪以及摄影测量和探测解决方案)的技术领导企业,致力于整合优质资源以帮助客户了解计量以及 3D测量解决方案如何推动您的产品开发、NDT 检测、质量控制流程和教学课程。

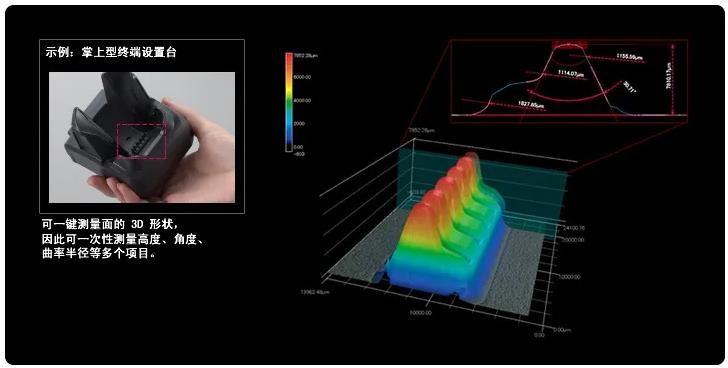

3D 测量


3D测量的前世今生

3D 测量实际上是计量学中使用的新技术之一,属于测量科学和测量标准化的范畴。第1次测量可追溯到古埃及人,他们用测量来简化贸易、建设基础设施和记录人类活动。而现代计量学则起源于法国大革命。

3D测量的工作原理

3D 测量过程主要有两种类型:接触式和非接触式。接触式 3D 测量解决方案通过物理接触(例如接触式测头、关节臂和某些坐标测量机)来探测物体。非接触式 3D 测量技术,顾名思义,是一种无需接触物体即可采集 3D 数据的方法。它们包括 3D 激光扫描仪、结构光扫描仪、摄影测量解决方案和光学 CMM 扫描仪。

3D 测量技术的类型

3D 测量解决方案还可根据采集类型进行进一步细分。

3D 激光扫描仪

这类扫描仪将激光光束投射到要扫描的物体上,然后让摄像头记录光束和物体相交的位置。扫描仪在空间中的位置根据所使用的技术(如关节臂或激光跟踪器)确定。激光扫描仪还可以根据定位目标点(系统随附的小贴纸,可直接贴在部件上)将扫描仪定位在与待扫描部件相对的空间中。

优势

高端 3D 激光扫描仪可生成高质量的数据

提供出色的速度、分辨率和精度

用户可随时随地扫描所有类型的物体(无论是在实验室、车间还是在现场)
